銅芯導線的連接方法圖解：

常用電力線的線芯有單股、7股和19股多種，線芯股數不同，連接方法也不同。當導線不夠長或分接支路時，就要將導線與導線連接。
① 單股銅芯導線的直接連接  先把兩線端X形相交，如圖1（a）所示；互相絞合2～3圈，如圖1（b）所示；然后扳直兩線端，將每線端在線芯上緊貼并繞6圈，如圖1（c）、（d）所示。多余的線端剪去，并鉗平切口毛刺。
② 單股銅芯導線的T字分支連接  連接時要把支線芯線頭與干線芯線十字相交，使支線芯線根部留出約3～5mm；較小截面芯線按圖2所示的方法，環繞成結狀，再把支線線頭抽緊扳直，然后緊密地并纏6～8圈，剪去多余芯線，鉗平切口毛利。較大截面的芯線繞成結狀后不易平服，可在十字相交后直接并纏8圈；但并纏時必須十分的緊密牢固。


圖1 單股銅芯導線直接連接


圖2 單股銅芯導線T字分支連接

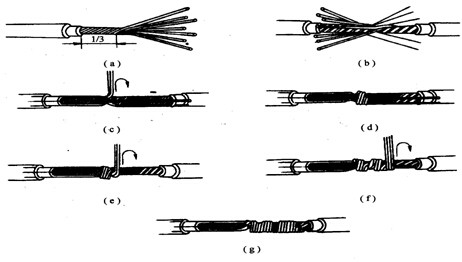

③ 7股銅芯導線的直接連接，按下列步驟進行。
a. 先將剖去絕緣層的芯線頭拉直，接著把芯線頭全長的1／3根部進一步絞緊，然后把余下的2／3根部的芯線頭，如圖3（a）所示方法，分散成傘骨狀，并將每股芯線拉直。
b. 把兩導線的傘骨狀線頭隔股對叉，如圖3（b）所示，然后捏平兩端每股芯線。
c. 先把一端的7股芯線按2、2、3股分成三組，接著把第一組股芯線扳起，垂直于芯線如圖3（c）所示，然后按順時針方向緊貼并纏兩圈，再扳成與芯線平行的直角，如圖3（d）所示。
d. 按照上一步驟相同方法繼續緊纏第二和第三組芯線，但在后一組芯線扳起時，應把扳起的芯線緊貼前一組芯線已彎成直角的根部，如圖3（e）（f）所示。第三組芯線應緊纏三圈，如圖3（g）所示。每組多余的芯線端應剪去，并鉗平切口毛刺。導線的另一端連接方法相同。


圖3  7股銅芯導線的直接連接
④ 19股銅芯導線的直接連接  連接方法與7股芯線的基本相同，芯線太多，可剪去中間的幾股芯線，纏接后，在連接處尚須進行釬焊，以增強其機械強度和改善導電性能。

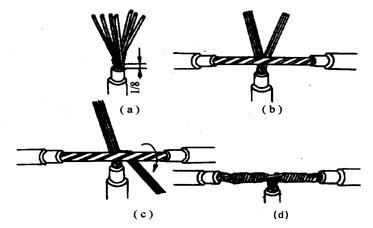

⑤ 7股銅芯導線的T字分支連接  把分支芯線線頭的1／8處根部進一步絞緊，再把7／8處部分的7股芯線分成兩組，如圖4（a）所示；接著把干線芯線用螺絲刀撬分兩組，把支線四股芯線的一組插入干線的兩組芯線中間，如圖4（b）所示；然后把三股芯線的一組往干線一邊按順時針緊纏3～4圈，鉗平切口，如圖4（c）所示；另一組四股芯線則按逆時針纏繞4～5圈，兩端均剪去多余部分，如圖4（d）所示。


圖4  7股銅芯導線的T字分支連接
⑥ 19股銅芯導線的T字分支連接  19股銅芯導線T字分支與7股芯線導線基本相同。只是將支路導線的芯線分成9根和10根，并將10根芯線插入干線芯線中，各分兩次向左右纏繞。



鋁芯導線的連接方法圖解：

鋁極易氧化，而氧化鋁膜的電阻率又很高，所以鋁芯導線不能采用銅芯線的方法進行連接，否則容易發生事故。鋁芯導線的連接方法如下。

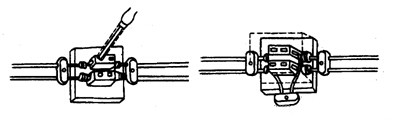

① 螺釘壓接法連接  適用于負荷較小的單股芯線連接。在線路上可通過開關、燈頭和瓷接頭上的接線樁螺釘進行連接。連接前必須用鋼絲刷除去芯線表面的氧化鋁膜，并立即涂上凡士林鋅膏粉或中性凡士林，然后方可進行螺絲壓接。作直線連接時，先把每根鋁導線在接近線端處卷上2～3圈，以備線頭斷裂后再次連接用，若是兩個或兩個以上線頭同接在一個接線樁時，則先把幾個線頭擰接成一體，然后壓接。如圖1所示。


圖1 單股鋁芯導線的螺釘壓接法連接

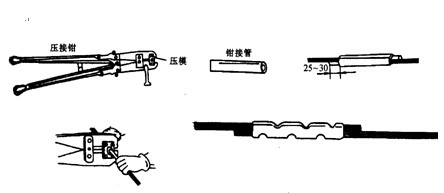

② 鉗接管壓接法連接  使用于戶內外較大負荷的多根芯線的連接。壓接方法是：選用適應導線規格的鉗接管（壓接管），清除掉鉗接管內孔和線頭表面的氧化層，按如圖2所示方法和要求，把兩線頭插入鉗接管，用壓接鉗進行壓接。若是鋼芯鋁絞線，兩線之間則應襯墊一條鋁質墊片，鉗接管的壓坑數和壓坑位置的尺寸是有標準的。
(3) 線頭與接線樁的連接
在各種用電器或電氣裝置上，均有接線樁供連接導線用，常用的接線樁有針孔式和螺釘平壓式兩種。


圖2 鉗接管壓接法連接

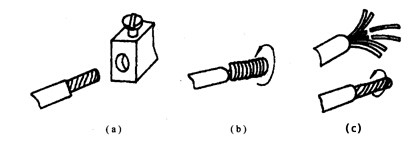

① 線頭與針孔式接線樁的連接方法如圖12所示，在針孔式接線樁上接線時，如果單股芯線與接線樁插線孔大小適宜，只要把芯線插入針孔，旋緊螺釘即可，如圖3（a）


圖3 線頭與針孔式接線樁的連接
所示。如果單股芯線較細，則要把芯線折成雙根，再插入針孔；或選一根直徑大小相宜的鋁導線作綁扎線，在已絞緊的線頭上緊密纏繞一層，線頭和針孔合適后再進行壓接，如圖3（b）所示。如果是多根軟芯線，必須先絞緊線芯，再插入針孔，切不可有細絲露在外面，以免發生短路事故。若線頭過大，插不進針孔，可將線頭散開，適量減去中間幾股，然后絞緊的線頭，進行壓接如圖3（c）所示。

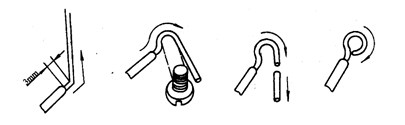

圖4 單股芯線羊眼圈彎法

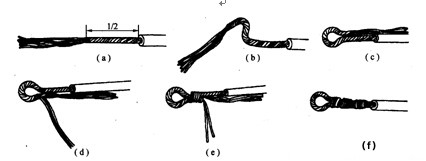

圖5 多股芯線壓接圈彎法
② 線頭與螺釘平壓式接線樁的連接  在螺釘平壓式接線樁上接線時，如果是較小截面單股芯線，則必須把線頭彎成羊眼圈，如圖4所示，羊眼圈彎曲的方向應與螺釘擰緊的方向一致。多股芯線與螺釘平壓式接線樁連接時，壓接圈的彎法如圖5所示。較大截面單股芯線與螺釘平壓式接線樁連接時，線頭須裝上接線耳，由接線耳與接線樁連接。
