照明電

帶瞬時動作的限流保護器件

熔斷器

限壓保護器件

過流繼電器

帶瞬時、延時動作的限流保護器件

延時繼電器

同步電動機

電度表

電流互感器

連接片

插座

可調

制動

向后

逆時針

減

快速

綠

增

閉鎖

中性線

輸出

保護接地與中性共用

紅

運行

置位、定位

停止

無干擾接地

黃

序號

圖 形 符 號

說   明

1

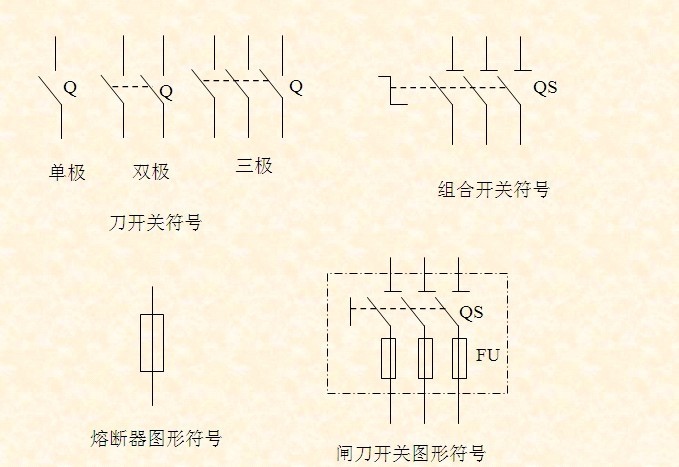

開關(機械式)電氣圖形符號

2

多級開關一般符號單線表示

3

多級開關一般符號多線表示

4

KM

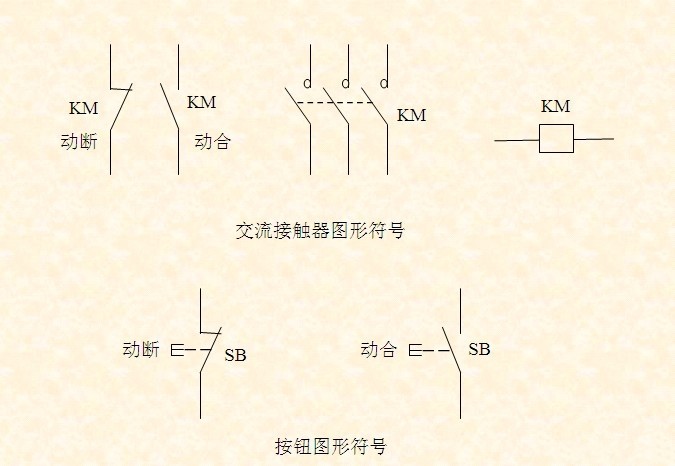

接觸器(在非動作位置觸點斷開)

5

接觸器(在非動作位置觸點閉合)

6

負荷開關(負荷隔離開關)電氣圖用圖形符號

7

具有自動釋放功能的負荷開關

8

熔斷器式斷路器 www.dgdqw.com

9

QF

斷路器

10

QS

隔離開關

11

FU

熔斷器一般符號

12

FF

跌落式熔斷器

13

熔斷器式開關

14

熔斷器式隔離開關

15

熔斷器式負荷開關

16

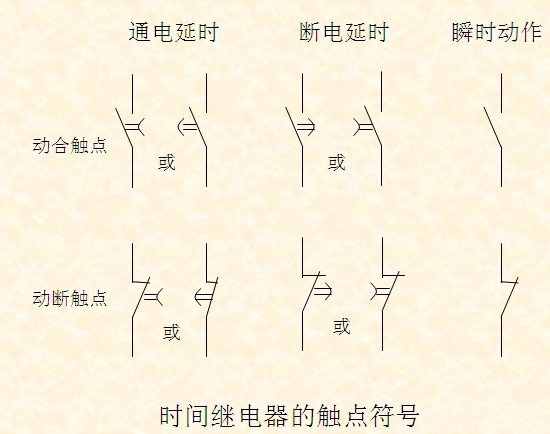

當操作器件被吸合時延時閉合的動合觸點

17

當操作器件被釋放時延時閉合的動合觸點

18

當操作器件被釋放時延時閉合的動斷觸點電氣圖用圖形符號

19

當操作器件被吸合時延時閉合的動斷觸點

20

當操作器件被吸合時延時閉合和釋放時延時斷開的動合觸點

21

SB

按鈕開關(不閉鎖)

22

旋鈕開關、旋轉開關(閉鎖)

23

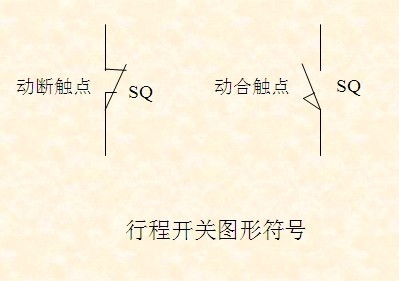

位置開關，動合觸點

限制開關，動合觸點

24

位置開關，動斷觸點

限制開關，動斷觸點

25

熱敏開關，動合觸點

注:θ可用動作溫度代替

26

熱敏自動開關，動斷觸點

注:注意區別此觸點和下圖所示熱繼電器的觸點

27

具有熱元件的氣體放電管熒光燈起動器

28

動合(常開)觸點

注:本符號也可用作開關一般符號

29

動斷(常閉)觸點

30

先斷后合的轉換觸點

31

當操作器件被吸合或釋放時，暫時閉合的過渡動合觸點

32

座(內孔的)或插座的一個極

33

插頭(凸頭的)或插頭的一個極

34

插頭和插座(凸頭的和內孔的)

35

接通的連接片

36

換接片

37

雙繞組變壓器

38

三繞組變壓器

39

TA

自耦變壓器

40

電抗器扼流圖

41

電流互感器

脈沖變壓器

42

具有兩個鐵芯和兩個二次繞組的電流互感器

43

在一個鐵芯上具有兩個二次繞組的電流互感器

44

具有有載分接開關的三相三繞組變壓器，有中性點引出線的星形-三角形連接

45

三相三繞組變壓器，兩個繞組為有中性點引出線的星形，中性點接地，第三繞組為開口三角形連接

46

三相變壓器

星形-三角形連接

47

具有有載分接開關的三相變壓器 星形-三角形連接

48

三相變壓器

星形-曲折形連接

49

操作器件一般符號

50

具有兩個繞組的操作器件組合表示法

51

熱繼電器的驅動器件

52

氣體繼電器

53

自動重閉合器件

54

電阻器一般符號

55

可變電阻器

可調電阻器

56

滑動觸點電位器

57

預調電位器

58

電容器一般符號

59

可變電容器

可調電容器

60

雙聯同調可變電容器

61

指示儀表(星號必須按規定予以代表)

62

PV

電壓表

63

PA

電流表

64

無功電流表電氣圖形符號

65

最大需量指示器(由一臺積算儀表操作的)

66

PR

無功功率表

67

PW

功率因素表

68

PF

頻率表

69

溫度計、高溫計(θ可由t代替)

70

轉速表

71

積算儀表、電能表(星號必須按規定予以代替)

72

安培小時計

73

PJ

電能表(瓦特小時表)

74

PJR

無功電能表

75

帶發送器電能表

76

由電能表操縱的遙測儀表(轉發器)

77

由電能表操縱的帶有打印器材的遙測儀表(轉發器)

78

屏、盤、架一般符號 注:可用文字符號或型號表示設備名稱

79

列架一般符號 （https://www.dgdqw.com/版權所有）

80

人工交換臺、中斷臺、測量臺、業務臺等一般符號

81

控制及信號線路(電力及照明用)

82

原電池或蓄電池

83

原電池組或蓄電池組

84

帶抽頭的原電池組或蓄電池組

85

接地一般符號

86

接機殼或接底板

87

無噪聲接地

88

保護接地

89

等電位

90

電纜終端頭

91

電力電纜直通接線盒

92

電力電纜連接盒，電力電纜分線盒

93

控制和指示設備

94

報警啟動裝置(點式-手動或自動)

95

線型探測器

96

火災報警裝置

97

熱

98

99

100

項目

種類

GB／T4728—98～2000新版符號

圖形符號

說明

限定符號

電流和電壓的種類

直流
電壓可標注在符號右邊，系統類型可標注在左邊

交流
頻率值或頻率范圍可標注在符號的右邊

～50Hz

示例：50Hz

～100…60kHz

示例：交流，頻率范圍100kHz到600Hz

3/N～400/230V
50Hz

電壓值也可標注在符號右邊，相數和中性線數可標注在符號左邊
示例：交流，三相帶中性線，400／230V 50Hz
示例：交流，三相，50 Hz，具有一個直接接地點

3/N～50Hz/TN-S

且中性線與保護導體全部分開的系統(表示三相帶中性線過去曾允許用3N，3+N，現在規定只能用3／N)

+

正極性

－

負極性

N

中性(中性線)

M

中間線

導線和連接器件、插頭插座、電纜終端頭

端子和導線的連接

T型連接
在T型連接符號中增加連接點符號

導體的雙重連接
形式2僅在設計認為必要時使用(如果是多重連接，在畫圖容易產生混淆時，連接的畫黑點，不連接的不畫黑點)

連接器件

接通的連接片

電阻器  一般符號
(矩形的長寬比約為3：1)

無源元件

電阻器

可調電阻器
(由電阻器一般符號和可調節性通用符號組成)

電容器

電容器，一般符號

半導體管和電子管

半導體二極管

半導體二極管一般符號

晶閘管

無指定形式的三極晶體閘流管
若沒有必要指定控制撮的類型時，本符號用于表示反向阻斷三極晶體閘流管

半導體三極管

PNP半導體管

集電極接管殼的NPN半導體管

NPN型半導體三極管

半導體管和電子管

光敏、光電子半導體

光電二極管
具有非對稱導電性的光電器件

光電池

電機、變壓器及變流器

直流電機

直流串勵電動機

異步電動機

三相鼠籠式異步電動機

單相鼠籠式有分相繞組引出端的異步電動機

三相繞線式異步電動機

電機、變壓器及變流器

變壓器和電抗器

雙繞組變壓器
瞬時電壓的極性可以在形式2中表示示例：
示出瞬時電壓極性的雙繞組變壓器
注入繞組標記端的瞬時電流產生助磁通

三繞組變壓器

常用的其他符號

接地、接機殼和等電位

接地，一般符號
地，一般符號
如果接地的狀況或接地目的表達得不夠明顯，可加補充信息

抗干擾接地，無噪聲接地

保護接地
此符號可代替接地一般符號以表示接地連接具有專門的保護功能，例如在故障情況下防止電擊的接地

開關、控制和保護裝置

兩個或三個位置的觸點

動合觸點，也稱常開觸點
在許多情況下，也可作為，一般開關符號使用
注意，動觸點必須偏向左邊，且動觸點與靜觸點是斷開的

動斷觸點，也稱常閉觸點
注意動、靜觸點必須偏向右邊，且動、靜觸點在圖形符號上是連接的

先斷合后的轉換觸點
注意將該符號與先合后斷的轉換觸點區別開來。
常用于表示控制開關或繼電器的觸點

開關、控制和保護裝置

延時觸點

當操作器件被吸合時延時閉合的動合觸點
注意起延時作用的圓弧符號的方向，它表明觸點朝圓弧中心方向的運動是延時。該符號在IEC617—7中只有此唯一一種形式

當操作器件被釋放時延時斷開的動合觸點

當操作器件被吸合時，延時斷開的動斷觸點

當操作器件被釋放時，延時斷開的動斷觸點

測量?jī)x表、燈和信號器

燈和信號器件

燈，一般符號
信號燈，一般符號
如果要求指示顏色，則在靠近符號處標出下列代碼：
RD—紅；YE—黃；GN—綠；DU—藍；WH—白
如果要求指出燈的類型，則在靠近符號處標出下列代碼：
Ne—氖；Xe—氙；Na—鈉氣；Hg—汞；I—碘；IN—白熾；EL—電發光；ARC—弧光；FL—熒光；IR—紅外線；UV—紫外線；LED—發光二極管

閃光燈信號

電喇叭

電力照明和電信布置

插座和開關

(電源)插座一般符號

(電源)多個插座(示出三個)

帶保護接點(電源)插座

具有護板的(電源)插座

開關，一般符號

暗裝、密閉、防爆符號已取消

雙極開關
該符號系GB4728—85標準，且是IEC617—1983標準的派生符號，必要時可部分采用

單極拉線開關

單極限時開關
