電氣是電能的生產、傳輸、分配、使用和電工裝備制造等學科或工程領域的統稱。是以電能、電氣設備和電氣技術為手段來創造、維持與改善限定空間和環境的一門科學，涵蓋電能的轉換、利用和研究三方面，包括基礎理論、應用技術、設施設備等。
1.控制系統組成
HMI
PLC、DCS、FCS
MCC
儀表
包括常規儀表、智能儀表、總線儀表
傳感器和執行器
包括常規的傳感器執行器和總線型傳感器執行器
操作單元
包括常規的按鈕、指示燈和總線型按鈕指示燈
2.控制柜的組成
柜體及安裝附件
電源分配保護單元
包括萬能斷路器、負荷開關、空氣開關、快速熔斷器、馬達斷路器等。根據需要保護的類型不同，保護裝置也不會不一樣
控制單元
包括繼電器、接觸器、軟起動器、變頻器、PLC及接口模塊
接線端子
2.1電源分配保護單元
萬能斷路器

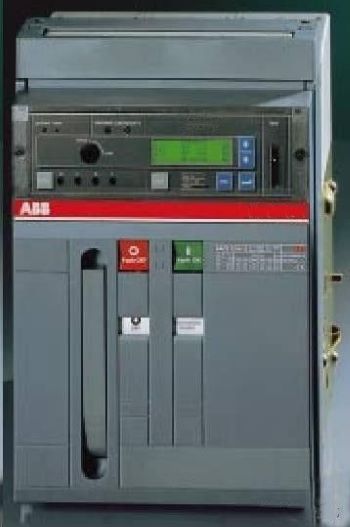

也叫框架是斷路器，切斷電流大，主要用于MCC進線電源，智能斷路器里面帶有CPU，可以處理短路、過載、過壓、欠壓等多種保護功能，可以電動或手動,功能強大
負荷開關

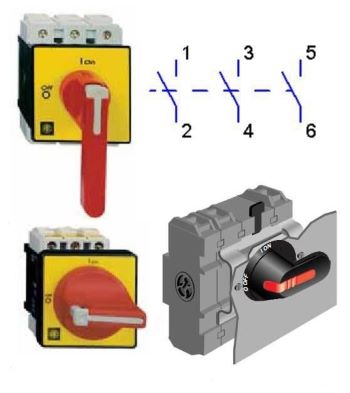

只是將負荷斷開，沒有任何保護功能，可以帶載切斷電源,適用于電源開關或作維修開關，在關閉的位置可以被鎖定，以防止別人誤操作
空氣開關

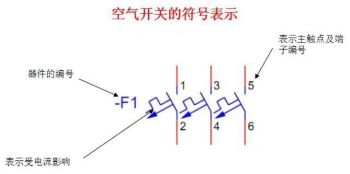

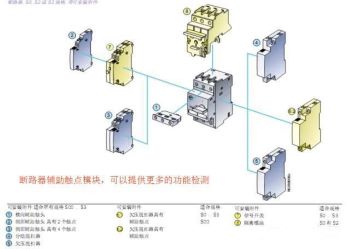

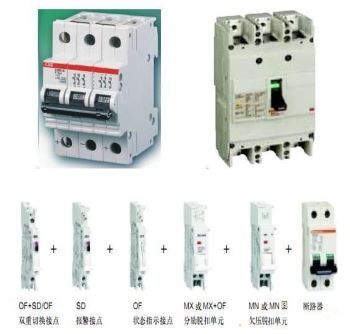

具有短路、過載保護功能，根據脫扣曲線的不同可以分為B、C、D幾個等級，B型曲線脫扣最快，適合用于電子產品的過載保護，C型曲線適用于常用的配電及保護，D型曲線適用于電機的保護。環境溫度會對脫扣電流有所影響。空氣開關可以安裝一些輔助觸點以實現更多的功能
馬達斷路器

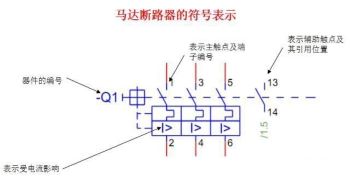

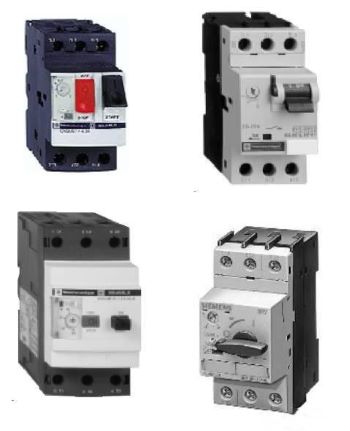

主要用于電機的保護，其原理是根據電流流過產生的熱效應，上面有微調旋鈕，可以調整過載電流，當電流達到設定的電流一段時間以后，斷路器將脫扣切斷電路，當電流達到標稱電流的12倍時（可以認為是短路），斷路器直接脫扣，沒有延時

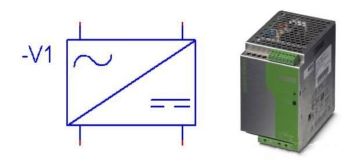

2.2控制單元24V電源
在控制系統中，許多元器件都需要24V DC電源為其提供能源，如PLC的CPU及其接口模板、繼電器、現場儀表等

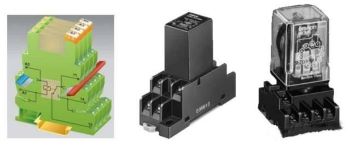

繼電器

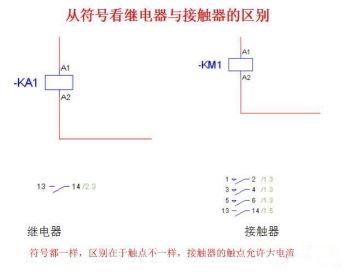

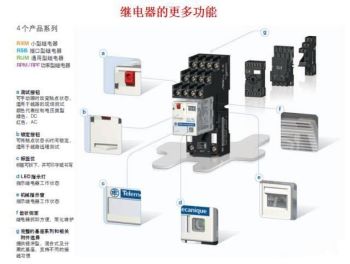

繼電器是控制系統中用途最廣的一種電器元件，主要用于信號隔離、轉換及功率放大，原理也很簡單，使用時要注意線圈的工作電壓及觸點的最大工作電流

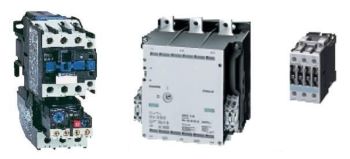

接觸器
接觸器原理與繼電器相同，主要用于主回路的通斷控制，因此控制的功率比繼電器大
熱繼電器

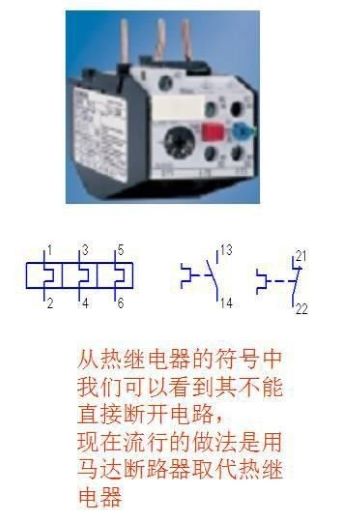

原理為雙金屬片的熱效應，可以檢測到過載信號，但不能直接切斷主回路，必須通過控制回路控制切斷主回路
軟起動器

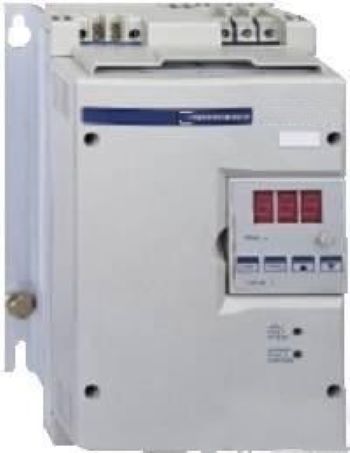

軟起動器的主要作用是降低電機的啟動電流，減少啟動對電網和機械的沖擊，減小機械的損耗，一般只有功率大的電動機才會使用，因為軟起動器只有電機啟動的時候才工作，有時為了節省成本，可以使用單臺軟起動器控制多臺電機工作，但控制電路相對要復雜
變頻器

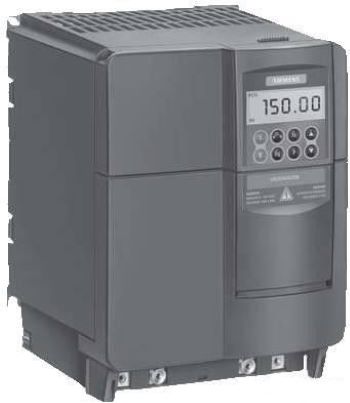

變頻器在工業控制中使用非常廣泛，我們平時接觸到的變頻器基本上都是交流變頻器。主要是用它來控制設備運行的速度，也可以降低電機的啟動電流，使用變頻器時，變頻器會根據負載情況輸出功率，所以使用變頻器會比不使用變頻器節能。由于變頻器工作時會產生高次諧波，會對周圍的用電設備產生干擾等電磁兼容問題，如果客戶有這方面的要求，還需要加電抗濾波器以消除高次諧波的影響，變頻器和電機之間的電纜就如同電磁波的發射天線，會對周圍的設備產生干擾，我們一般都采用帶屏蔽的動力電纜。

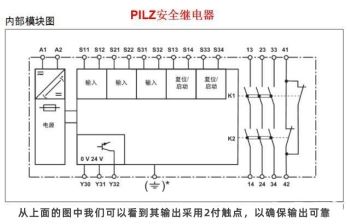

安全繼電器
?安全繼電器出現的原因：為減少人身及設備傷害，而普通的繼電器的可靠性不能滿足要求
?安全器件的顏色：黃色

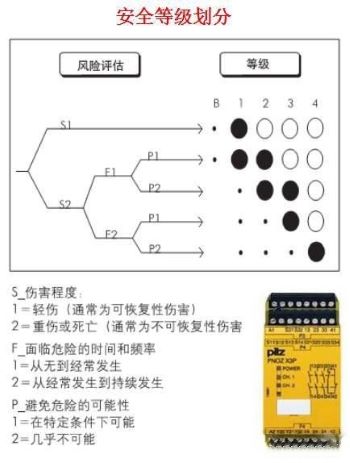

?危險等級的劃分和確定如圖所示：
安全柵

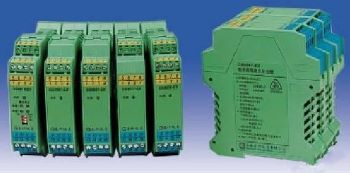

安全柵應用在防爆要求的系統里，可以滿足0、1、2區的防爆要求，可以在在防爆區帶電維修操作，也不會有安全問題，其主要原理就是限制它的能量級，使其產生的電火花不足以引爆可燃?xì)怏w，安全柵要放在非防爆區，接防爆區一側的端子為藍色，電纜也使用藍色，以和其他電纜區別

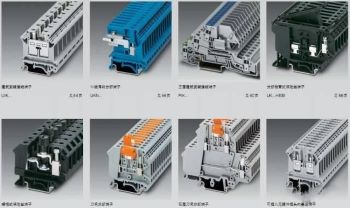

端子
儀表

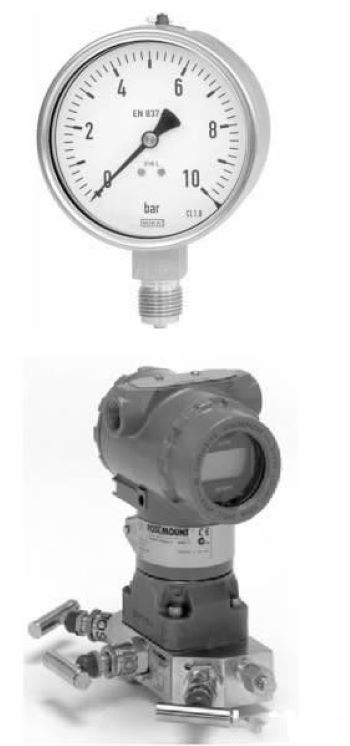

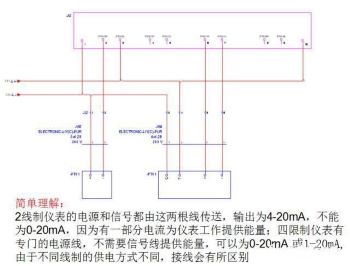

儀表的功用：檢測現場的過程信號儀表的分類：根據分類的不同可以分為就地儀表、遠程儀表、常規儀表、智能儀表、總線儀表等常見的幾種儀表二線制儀表和四線制儀表的區別
傳感器

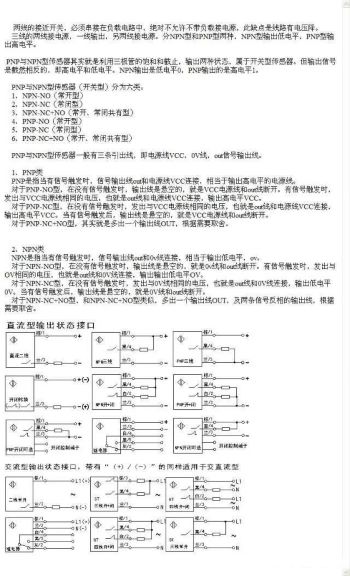

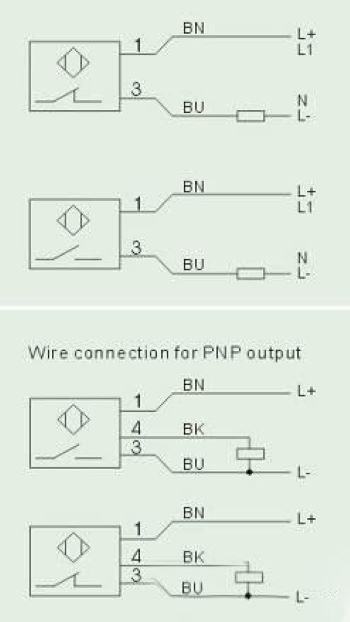

傳感器的種類（按鈕、機械與電子、光電、接近）原理介紹2線制和3線制PNP和NPN
執行器
執行器的分類：電動氣動、直線與旋轉

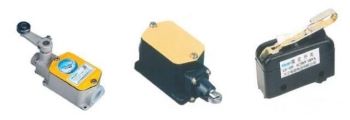

行程開關
流量開關

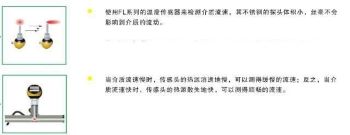

流量開關檢測的是流動的液體或氣體，靜止的物料不能被檢測到
原理如下
接近開關

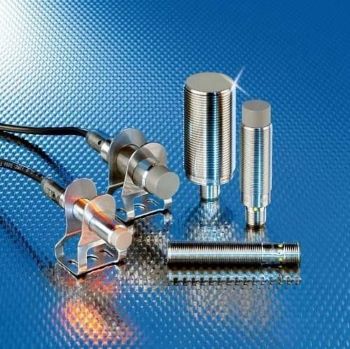

接近開關分為電容式和電感式電容式可以檢測金屬、紙張、人體等非金屬物體電感式只能檢測金屬物體，所以應用較多
