斜線一般代表互感器的繞組，有幾道斜線就代表有幾個繞組，如0.2/0.5/10P10三個繞組就應該是三道斜線，單橫杠線指繞組共用的是一個鐵芯。
電流互感器的兩種表述方式中，一次繞組的表述方式類似，即：一次繞組不論有幾匝，均采用一條直線替代。我們可以這樣理解：對于常見的穿心式電流互感器，一次繞組實際上就是穿過互感器的一次線路，這條直線就代表穿過的一次線路。

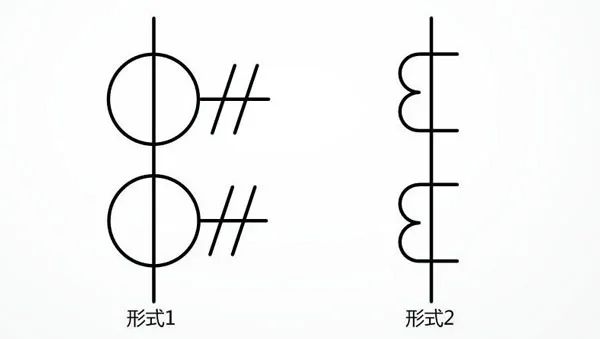

具有兩個鐵心每個鐵心有一個次級繞組的電流互感器符號圖

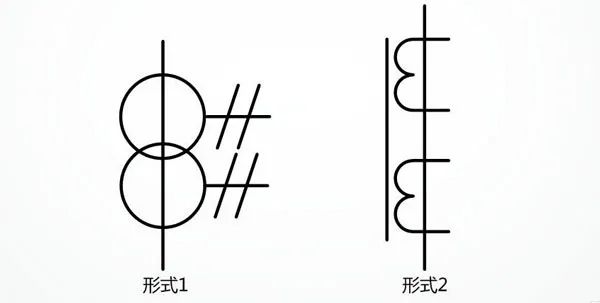

在一個鐵心上具有兩個次級繞組的電流互感器符號圖

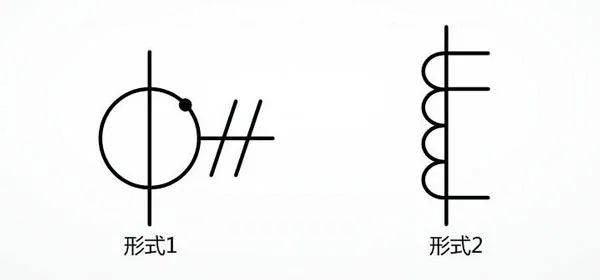

一個次級繞組帶一個抽頭的電流互感器符號圖

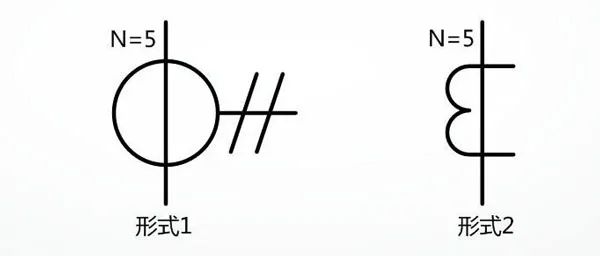

初級繞組為5匝導體貫穿的電流互感器符號圖
注：這種形式的電流互感器不帶內裝式初級繞組。

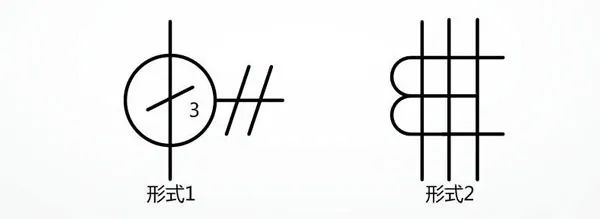

具有三條穿線一次導體的脈沖變壓器或電流互感器符號圖

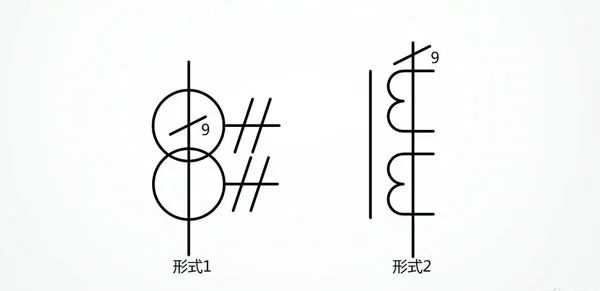

在同一個鐵心具有兩個次級繞組和九條穿線，一次導體的脈沖變壓器或電流互感器符號圖
