HCGF-C感應分壓器采用高鎳坡莫合金作為導磁材料，采用高強度聚酯漆包銅圓線均勻排繞而成，結構合理可靠。主要用于檢定與標準電壓互感器電壓比不同（包括一次電壓或者二次電壓不同）的電壓互感器。該儀器由雙級電壓互感器和感應分壓器兩部分組成，如下圖，雙級電壓互感器的輸入線圈由主繞組和輔助繞組組成，對所使用的端鈕上下需短接，采用該形式結構既可提高輸入阻抗，又可使輸入電壓提高。如將雙級電壓互感器的二次線圈串入到感應分壓器的輸出線圈中，還可提升感應分壓器輸出電壓。（此時，感應分壓器作為升壓器使用）。如單獨使用雙級電壓互感器時，具體的使用方法請參閱相關資料。該設備準確度高，體積小，重量輕，使用方便。
原理圖如下：
二．使用條件
1.環境溫度為+5°C--+40°C
相對濕度不超過90%（25°C）
2.電源波形的畸變系數不大于5%
頻率變化范圍在50±0.5Hz以內。
3.使用場所無嚴重影響電壓互感器絕緣的有害氣體和其他介質。
. 使用場所無嚴重的震動和顛簸。
4. 使用場所不應有與工作無關的外界強電磁場。
四．技術數據
1.準 確 等 級： 0.001級
2.額定輸入電壓： 0-600V。
3.輸 出 電 壓： 0.0006mV-666.66666V
4.分壓系數范圍： 0.00001—6.666666
5.額 定 頻 率： 50Hz
6.外 型 尺 寸： 360*240*180（mm）
7.重 量： 約15kg
五．使用時注意事項
1.該設備既可作低壓標準電壓互感器使用，用來檢測額定一次電壓小于或等于600V的電壓互感器。又可作為感應分壓器使用，用來檢測某些特殊電壓比的高壓電壓互感器。
2.無論使用該設備的哪種功能，在接線時，為了提高該設備的輸入阻抗和保證該設備的準確精度，對所使用的一次（或輸入）端鈕，上下端鈕需短接使用（對不使用的端鈕不需短接）。
3.當該設備作低壓標準電壓互感器使用時（被試互感器的額定一次電壓小于或等于600V）。在檢定接線時，雙級電壓互感器的輸入端共600V輸入端，（X，Xo為輸入公共端），其電壓輸入端選擇原則為：大于或等于被試互感器的額定一次電壓，且最接近被試互感器額定一次電壓的原則來選擇。
4.當該設備作為感應分壓器用來檢測某些特殊電壓比的高壓電壓互感器時，需配合常規的標準電壓互感器來檢定（詳細的使用方法詳見下述說明）。
5.接線時，應注意極性及接地點，并保持接觸良好。
6.感應分壓器的轉換開關在使用過程中，請勿過度用力切換，以免造成開關的損壞。
7.在通電時，嚴禁二次短路，每次接線或轉換開關改變電壓比時必須斷電進行。
8.在運輸和存儲時，應防止風吹，雨淋，倒置及顛震。
9.為了設備的使用安全，該儀器在使用時，其輸入端的電壓最高請不要超過額定電壓的1.5倍。
（一 ）. 該設備作為低壓標準電壓互感器，用來檢測額定一次電壓小于或等于600V 的電壓互感器接線原理圖：
1．工頻感應分壓器分壓系數的計算方法：
檢定電壓互感器的前提為：標準互感器的電壓比與被試電壓互感器的電壓比必須一致，根據該原則可計算并設定感應分壓器的分壓系數。具體計算方法如下：
設：n 為被試電壓互感器的電壓比，且n = A1 / a1
（A1表示被試互感器額定一次電壓，a1表示被試互感器額定二次電壓）
m 為感應分壓器的電壓比，且m = Ux / 100 * x
（Ux表示感應分壓器一次電壓端電壓值，x為感應分壓器的分壓系數，100表示雙級電壓互感器的額定輸出電壓為100V）
根據檢定前提得知：m = n
則感應分壓器得分壓系數為：x = Ux * a1 / 100 * A1
例（1）：用工頻感應分壓器檢定400V / 110V的電壓互感器的測試方法
1.雙級電壓互感器的額定輸入端為600V。
2.壓系數的計算（請參照上述公式）：
x = Ux * a1 / 100 * A1 = 600 *110 / 600*400 = 0.27500000

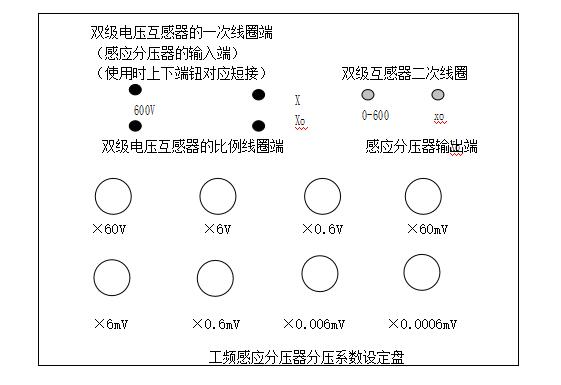

3．將感應分壓器的8個分壓盤分別設置成2、7、5、0、0、0、0、0

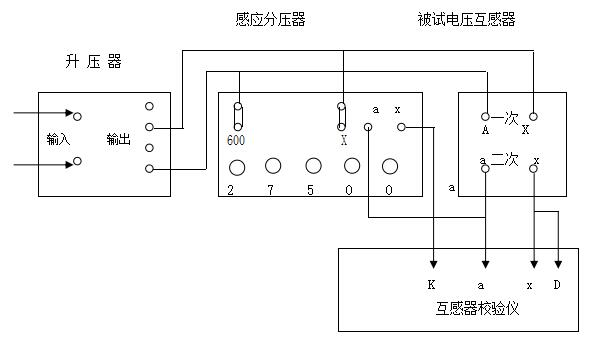

4.按照下圖接線方法接好檢定線路。
5.將互感器校驗儀的各開關旋鈕打至相應的位置，調節調壓器至各工作點，即可讀取該電壓互感器的比差和角差
6.測量該電壓互感器的接線原理圖：
圖中被試電壓互感器的二次必須并聯所規定的負載（圖中未畫出）。
（二）. 當該設備作為感應分壓器用來檢測某些特殊電壓比的高壓電壓互感器時的檢定接線圖：
該設備用于該場合時需注意：
1.為了保證整個測量系統的測試精度，建議在使用該設備時，盡量將該設備放置（并聯）在被試互感器的二次端。如將該設備并聯于標準互感器的二次端，則可能由于某些標準互感器二次的帶載能力太小而會引起標準互感器的精度，從而影響誤差的真實性。
3.分壓系數的計算方法：
X = n.Ux / 600.m
上式中：X 為感應分壓器的分壓系數
m 為標準電壓互感器的電壓比（額定一次電壓除以額定二次電壓）
n 為被試電壓互感器的電壓比（額定一次電壓除以額定二次電壓）
Ux 感應分壓器的輸入電壓端數值（該電壓的選取原則見上條說明）
例（3）：借助于工頻感應分壓器，用10kV/100V作標準來檢定11kV/100V的電壓互感器的測試方法：
1.感應分壓器的額定輸入電壓端為600V。
2.分壓系數的計算（請參照上述公式）：
x = n.Ux / 100.m = 110 *600 / 600 * 100 = 1.10000
3.將感應分壓器的8個分壓盤分別設置成10、10、0、0、0

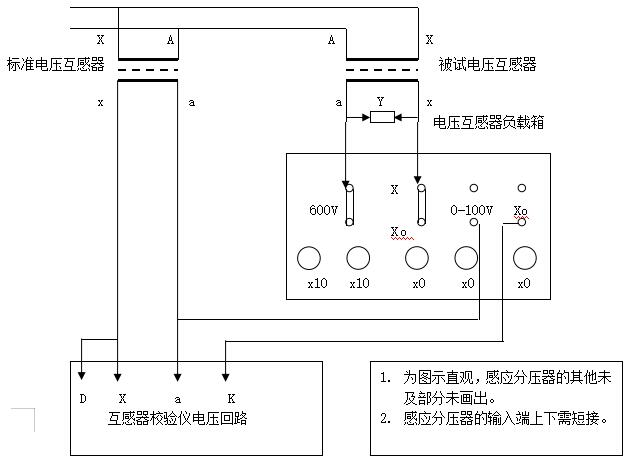

4.按照下圖接線方法接好檢定線路。
5.將互感器校驗儀的各開關旋鈕打至相應的位置，調節調壓器至各工作點，即可讀取該電壓互感器的比差和角差。
6.測量該電壓互感器的接線原理圖：
例（5）：借助于工頻感應分壓器，用35kV/100V作標準來檢定35/√3kV/100V的電壓互感器的測試方法：
1.感應分壓器的額定輸入電壓端為600V。
2.分壓系數的計算（請參照上述公式）：
x = n.Ux / 100.m = 35000/√3/100 *100 / 600 * 35000/600 = 0.57735
3.根據上式計算感應分壓器的分壓系數為：0.57735，在此情況下，感應分壓器的輸出端見下接線圖所示，此時應將感應分壓器的8個分壓盤分別設置成5、7、7、3、5、0、0、0

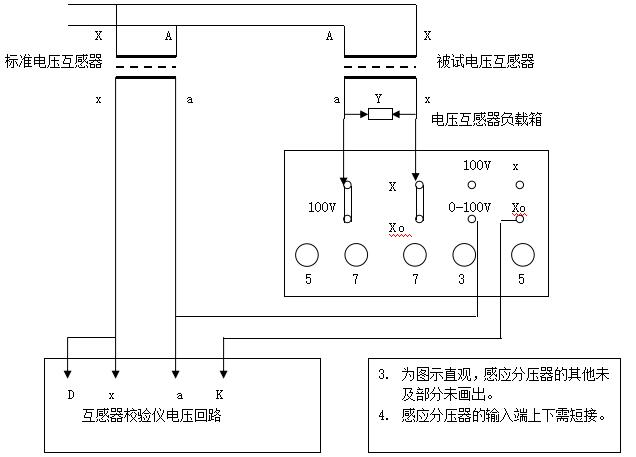

4.按照下圖接線方法接好檢定線路。
5.將互感器校驗儀的各開關旋鈕打至相應的位置，調節調壓器至各工作點，即可讀取該電壓互感器的比差和角差。
6.測量該電壓互感器的接線原理圖：
注：
1.請將“互感器校驗儀”面板上的電壓轉換開關切換至“100/√3V”檔，否則被試互感器將會被損壞。
2.請將額定二次電壓為“100V”的電壓互感器負載箱直接并聯在被試電壓互感器的二次端。
2.請將額定二次電壓為“100V”的電壓互感器負載箱直接并聯在被試電壓互感器的二次端。
例（6）：借助于工頻感應分壓器，用6kV/100V作標準來檢定6.6/√3kV/100/√3V的電壓互感器的測試方法：
1.感應分壓器的額定輸入電壓端為600V。
2.分壓系數的計算（請參照上述公式）：
x = n.Ux / 600.m = 6600/√3/100/√3 *600 / 100 * 6000/600 = 1.1000
3.根據上式計算感應分壓器的分壓系數為：1.1000，在此情況下，感應分壓器的輸出端見下接線圖所示，此時應將感應分壓器的8個分壓盤分別設置成10、10、0、0、0、0、0、0

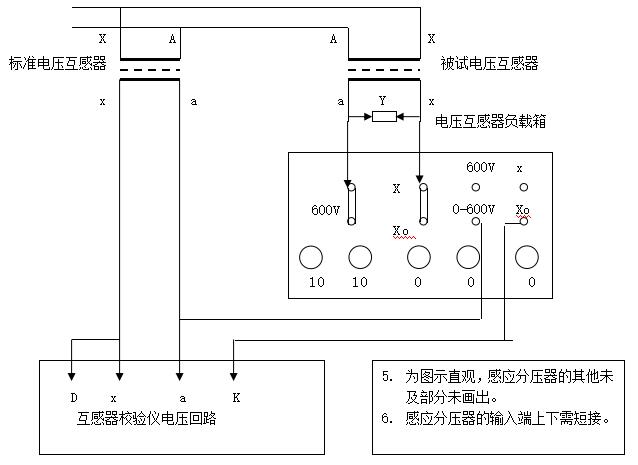

4.按照下圖接線方法接好檢定線路。
5.將互感器校驗儀的各開關旋鈕打至相應的位置，調節調壓器至各工作點，即可讀取該電壓互感器的比差和角差。
6.測量該電壓互感器的接線原理圖：
注：
1.請將“互感器校驗儀”面板上的電壓轉換開關切換至“100/√3V”檔，否則被試互感器將會被損壞。
2.請將額定二次電壓為“100/√3V”的電壓互感器負載箱直接并聯在被試電壓互感器的二次端。
